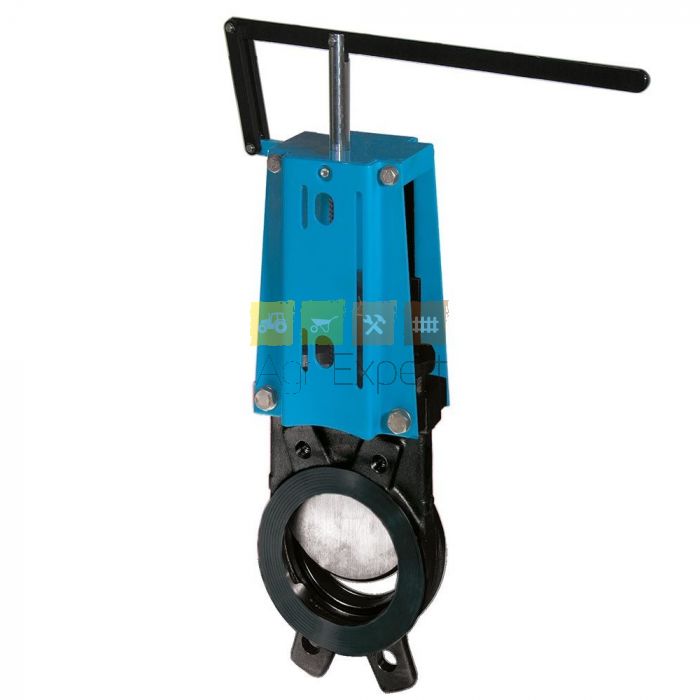

Vanne à guillotine WGE 6" (150mm) avec 2 brides lame inox, série Watergates WGE-GG-NBR-150/ML

CONCEPTION :

Le corps central est composé d'une pièce à monter entre deux brides, conformément à la norme EN 1092-1 type 11 forme B - PN10 (anciennement DIN 2501). ANSI 150 sur demande.

PRODUITS :

Flux liquides et pulvérulents contenant des particules de fibres, fluides visqueux, eaux usées, boues, aliments, etc. (granulés plastiques, sable ou fluides similaires sur demande).

Ne convient pas à la vapeur.

CORPS :

• GG-25 (fonte grise), revêtement époxy (traitement thermique 190 °C, 20 min)

• acier inoxydable 1.4408. ÉTANCHÉITÉ

• Métal/métal

• NBR

• EPDM (FKM ou PTFE sur demande)

PRESSE-ÉTOUPE :

Kit d'étanchéité 3 pièces

• 1 joint GFO®-Faser - TWARON® renforcé

• 1 joint torique (NBR, EPDM ou FKM)

• 1 joint en fibre synthétique, lubrifié au PTFE

COUTEAU Acier inoxydable 1.4301 ou 1.4401 (304 ou 316)

TIGE Acier inoxydable 1.4305 ou 1.4404 (304 ou 316)

LEVIER Acier, laqué

DÉCHARGE DE PRESSION :

Unilatéral, bilatéral sur demande TIGE Non ascendante

PLAGE DE PRESSION

PLAGE DE TEMPÉRATURE

• Métal : sur demande

• NBR : -25 °C à +90 °C

• EPDM : -35 °C à +120 °C

Attention : La plage de température ne convient pas à tous les fluides.

EN 558-1
