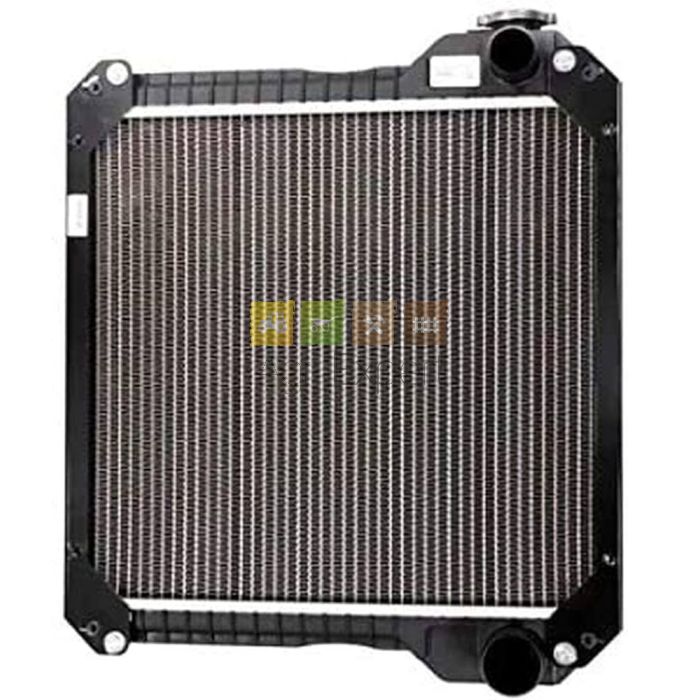

Radiateur tractopelle CASE 580LSP, 580LE, 570LXT, 580L, 590L 590SL moteur 4391, 4391T, 4391TA

Radiateur tractopelle case 580LSP, 580LE Position du bouchon du radiateur R2

Position du raccordement d'entrée d'eau R

Diamètre extérieur du raccordement d'eau d'entrée D1 (mm) 46

Position du raccordement de sortie d'eau R

Diamètre extérieur du raccord d'eau de sortie D2 (mm) 59

Entraxe entre les connexions d'eau d'entrée et de sortie L3 (mm) 567.5

Position du robinet de vidange 23

Longueur sans accessoires ni plaques de montage L1 (mm) 540

Hauteur sans accessoires ni plaques de montage H1 (mm) 625

Largeur sans accessoires ni plaques de montage W1 (mm) 135

Longueur totale avec accessoires ou plaques de montage L2 (mm) 540

Hauteur totale avec accessoires ou plaques de montage H2 (mm) 642

Largeur totale avec accessoires ou plaques de montage W2 (mm) 175

Position refroidisseur d'huile sans Épaisseur du noyau du radiateur W3 (mm) 83

Entraxe des ailettes de refroidissement L5 (mm) 12

Longueur du noyau du radiateur L6 (mm) 60

Hauteur du noyau du radiateur H3 (mm) 475
