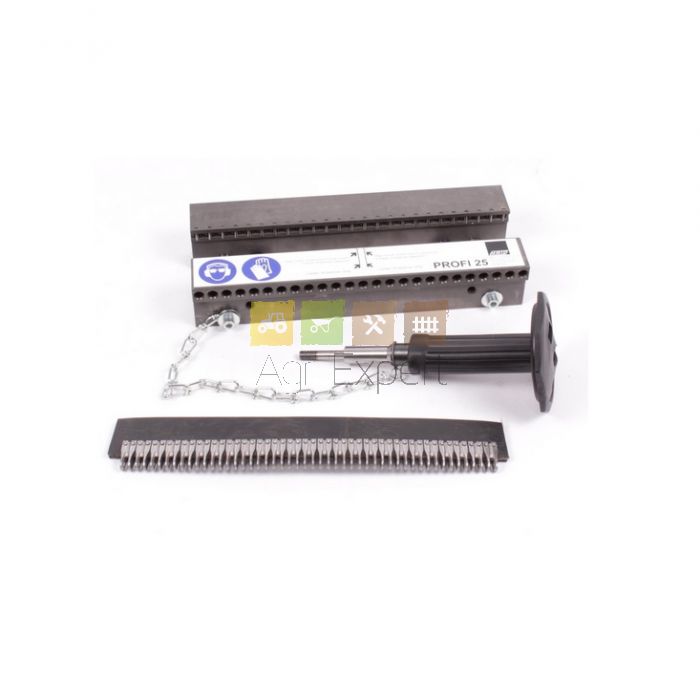

Appareil de production pour série moyenne ou pour agrafes de courroie jusqu'à 275mm en une seule opération (25 agrafes). Des courroies plus larges peuvent être jonctionnées par opérations successives. Livrée avec poinçon
• pour l'industrie et l'agricole
• le système d'agrafes MATO U24 peut être utilisé sur toutes les presses à balles rondes traditionnelles
Domaines d'application principaux: fenaison, ensilage, récolte de chanvre
• résistance max. 450 kN/m
• bande en acier chromé, rivets en inox
Couper la courroie d'équerre. Vous optiendrez un meilleur résultat avec le massicot MATO.
Installer l'agrafeuse Profi 25 dans l'étau.Les trous de passage du poinçon vers l'avant.Ouvrir l'étau au maximum
Insert rivets of fastener strip in the holes, starting from the left hand side of the tool in line with the arrow “1 ”.
Deux rivets de la même agrafe doivent se trouver dans le même trou.
Fermer l'étau jusqu'à ce que les agrafes viennent en butée. Laisser suffisamment ouvert pour permettre le passage de la courroie.
Bien maintenir la courroie sur la butée et fermer complètement l'étau.
La courroie doit reposer sur les goujons d'arrêt. Serrer la courroie dans l'agrafeuse.
Introduire le poinçon jusqu'à la butée par le tro de gauche. Pour la réalisation du rivetage, fra per encore 3 coups de marteau.
Sur un appui solide, parfaire le rivetage. Attention: ne pas frapper sur les oeillets
Emmancher les deux extrémités agrafées et passer la tige de jonction par une légère pression.
Biseauter une extrémité de la courroie sur 2 cm. A côté de l'agrafe, il doit rester 5 mm de courroie
Pour assurer une bonne qualité de l'agrafage suivant, enlever le caoutchouc restant dans l'agrafeuse.
On peut enlever un certain nombre d'agrafes pour réaliser d'autres largeurs de courroies. Couper le fil à souder superflu
